> 상품 > USB 와이파이 모듈 > OTT IPTV를 위한 2개의 IPEX 와이파이 블루투스 모듈 867Mbps 32 핀

OTT IPTV를 위한 2개의 IPEX 와이파이 블루투스 모듈 867Mbps 32 핀

제품 상세정보

원래 장소: 중국

브랜드 이름: OFLYCOMM

인증: CE/ROSH/REACH

모델 번호: 6222D-UUC

지불과 운송 용어

최소 주문 수량: 5PCS

가격: USD4.5-7.5/pcs

포장 세부 사항: 릴

배달 시간: 15-40 평일

지불 조건: 전신환

공급 능력: 4000000 PC / 달

최상의 가격을 얻으세요
하이라이트:

2개의 IPEX 와이파이 블루투스 모듈

,

OTT IPTV 와이파이 블루투스 모듈

,

867Mbps 와이파이 트랜시버 모듈

모듈:
6222D-UUC
대단히 통합됩니다:
따릅니다와 함께:
IEEE802.11a/b/g/n/ac
안테나:
2T2R+BT 개미
IPEX:
2
핀:
32
모듈:
6222D-UUC
대단히 통합됩니다:
따릅니다와 함께:
IEEE802.11a/b/g/n/ac
안테나:
2T2R+BT 개미
IPEX:
2
핀:
32
OTT IPTV를 위한 2개의 IPEX 와이파이 블루투스 모듈 867Mbps 32 핀

오리지널 와이파이 블루투스 모듈 OTT/IPTV를 위해 최대 867Mbps의 속도

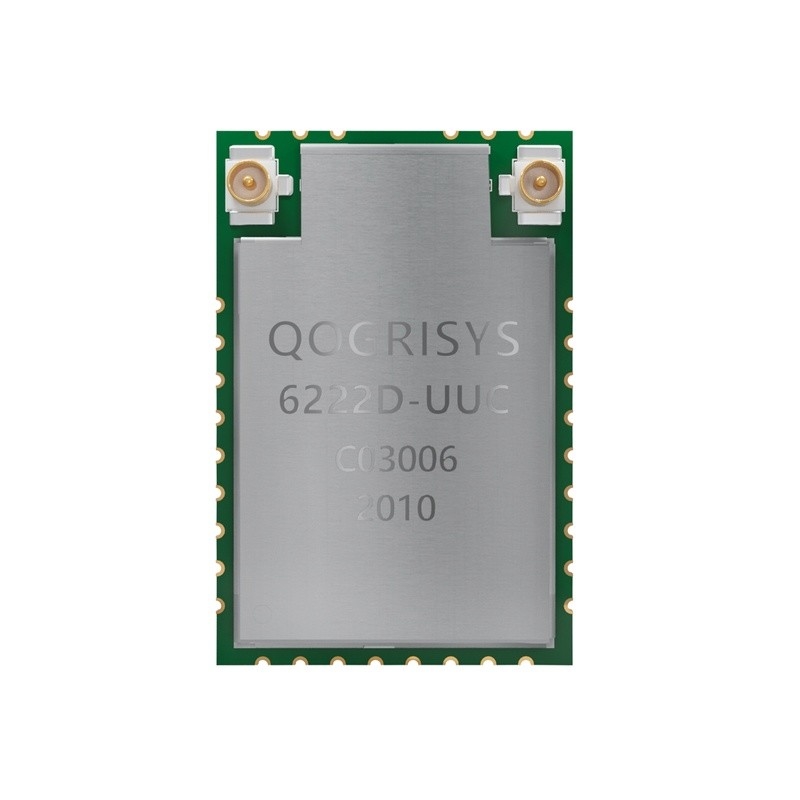

6222D-UUC는 모든 Wi-Fi 및 블루투스 기능을 갖춘 저비용 및 낮은 전력 소비 모듈입니다. 고도로 통합 된 모듈은 웹 브라우징, VoIP,블루투스 헤드셋 애플리케이션. 무선 로밍 기능과 고급 보안으로, 또한 다른 공급 업체와 상호 작용 할 수 있습니다.

OTT IPTV를 위한 2개의 IPEX 와이파이 블루투스 모듈 867Mbps 32 핀 0
6222D-UUC에 대한 간단한 살펴보기

15GHz 802.11ac 또는 2.4G/5G 802.11n WLAN 애플리케이션을 위한.WLAN SOC

2. 867 Mbps 데이터 속도까지 두 개의 스트림 공간 멀티플렉스

3.2.4GHz: 20/40MHz를 지원합니다.

4.5GHz:20/40/80MHz

5WLAN 및 BT 컨트롤러용 USB2.0

핀 정의

OTT IPTV를 위한 2개의 IPEX 와이파이 블루투스 모듈 867Mbps 32 핀 1



아니. 이름 종류 설명 전압
1 GPIO5 I/O

IC GPIO5

(sFlash MISO PIN)


2 GPIO4 I/O

IC GPIO4

(sFlash MOSI PIN)


3 EESC I/O 외계 연쇄 플래시 시계
(동글 적용을 위한 sFlash)

4 EECS I/O 외부 32K 또는 RTC 시계 입력
(sFlash CS PIN)

5 GND - 네 지상 연결
6 WL_DP+ I/O USB 데이터+ (USB2.0)
7 WL_DM- I/O USB 데이터- (USB2.0)
8 GND - 네 지상 연결
9 GPIO3_WPS - 네 IC GPIO3 ((WLAN WPS)
10 GPIO8_LED - 네 IC GPIO8 ((WLAN LED 저활성)
11 GND - 네 지상 연결
12 BT_RF I/O BT RF 포트
13 GND - 네 지상 연결
14 BT_WAKE_HOST BT HOST을 깨워 3.3V
15 HOST_WAKE_BT HOST BT 깨워 3.3V
16 GPIO0 - 네 IC GPIO0
17 GPIO1 - 네 IC GPIO1
18 GND - 네 지상 연결
19 WL_RF1 I/O 2.4G/5G Wi-Fi RF 포트1 (선택)
20 GND - 네 지상 연결
21 GND - 네 지상 연결
22 WL_RF0 I/O 2.4G/5G Wi-Fi RF 포트0 (선택)
23 GND - 네 지상 연결
24 GND - 네 지상 연결
25 GND - 네 지상 연결
26 WL_WAKE_HOST

WLAN wake HOST

(IC GPIO6와 공유)

3.3V
27 재설정

장치의 핀을 활성화

ON: 높게 당겨; OFF: 낮게 당겨

3.3V
28 HOST_WAKE_WL

HOST_WAKE_WLAN

(IC GPIO7과 공유)

3.3V
29 GND - 네 지상 연결
30 VDD33 P 3.3V 전압 입력 3.3V
31 NC - 네 연결이 없네요 (상륙)
32 GND - 네 지상 연결

적절 한 적용

6222D-UUC를 태블릿/노트북/TV 보드/광고 기계/OTT/IPTV/DVB/STB/DV/IPC/미니 드라이빙 레코더/도어벨/스마트 TV 등에 적용할 수 있습니다.

더 많은 질문

Q1: 어떻게 관련 운전자를 얻을 수 있습니까?

귀하의 프로젝트 정보와 함께 판매에 문의하십시오. FAE 개인은 귀하의 정보에 따라 적합한 하나를 보낼 것입니다.

Q2:여러분의 모듈이 인증을 받나요?

네, 우리 모듈들은 모두 자격증을 가지고 있습니다.
