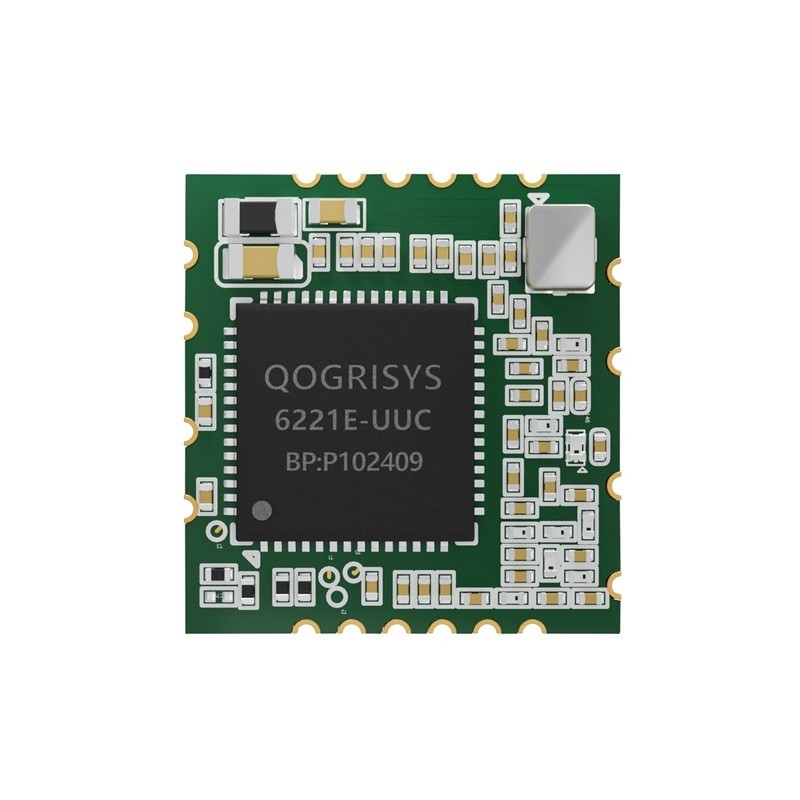

PCM IN 3.3V Realtek WiFi 모듈 송신기 수신기 RTL8821CU(Bluetooth 포함)

제품 상세정보

원래 장소: 중국

브랜드 이름: OFLYCOMM

인증: CE/ROHS/REACH

모델 번호: 6221E-UUC-02

지불과 운송 용어

최소 주문 수량: 5/pcs

가격: USD 3.3-5.5/pcs

포장 세부 사항: 릴

배달 시간: 15-40 평일

지불 조건: 전신환

공급 능력: 4000000 PC / 달

최상의 가격을 얻으세요
하이라이트:

3.3V Realtek WiFi 모듈

,

Realtek WiFi 모듈의 PCM

,

블루투스 RF 무선 WIFI 모듈

모델 번호:
6221E-UUC-02
원산지:
광둥, 중국
작동온도(최소):
0' C
작동 온도(일반):
25' C
작동 온도(최대):
70' C
VCC33:
3.3V
모델 번호:
6221E-UUC-02
원산지:
광둥, 중국
작동온도(최소):
0' C
작동 온도(일반):
25' C
작동 온도(최대):
70' C
VCC33:
3.3V
PCM IN 3.3V Realtek WiFi 모듈 송신기 수신기 RTL8821CU(Bluetooth 포함)

리얼텍 와이파이 모듈 와이파이 송신기 수신기 RTL8821CU 블루투스와 RF 모듈



6221E-UUC-02에 대한 일반적인 매개 변수



모델 이름: 6221E-UUC

제품 설명: Wi-Fi/Bluetooth 기능을 지원합니다.

차원: L x W x H: 13 x 12.2 x 1.7mm

Wi-Fi 인터페이스:USB 2.0

BT 인터페이스:USB 2.0

작동 온도: 0°C ~ 70°C

보관 온도: -55°C ~ 85°C

RoHS:모든 하드웨어 구성 요소는 EU RoHS 지침에 완전히 적합합니다.

핀 설명

PCM IN 3.3V Realtek WiFi 모듈 송신기 수신기 RTL8821CU(Bluetooth 포함) 0

아니 이름 종류 설명 전압
1 GND - 지상 연결
2 WL_BT_ANT I/O 5G Wi-Fi 및 BT ANT
3 WL_ANT I/O 2.4G Wi-Fi ANT
4 GND - 지상 연결
5 PCM IN PCM IN 3.3V
6 PCM OUT PCM OUT 3.3V
7 PCM SYNC PCM SYNC 3.3V
8 PCM CLK I/O PCM CLK 3.3V
9 BT_WAKE_HOST

블루투스 장치로 HOST을 깨워

기본 낮은, 높은 활동.

3.3V
10 HOST_WAKE_BT

HOST에서 Bluetooth 장치를 깨우는

이 핀 NC를 유지할 수 있습니다, USB 인터페이스를 사용하여 BT 깨어

3.3V
11 VDD33 P 3.3V 전력 입력 3.3V
12 D- I/O USB 데이터 DM
13 D+ I/O USB 데이터 DP
14 GND - 지상 연결
15 NC I/O 떠다니는
16 WL_DIS

Wi-Fi DISABLE,

WL ON: 높게 당겨; WL OFF: 낮게 당겨

이 핀 기능은 지원되지 않습니다

3.3V
17 BT_DIS

블루투스 비활성화

BT ON: 높게 당겨;

이 핀 기능은 지원되지 않습니다

3.3V
18 CHIP_EN

칩 가능

기본적으로 ON: 높게 당겨; OFF: 낮게 당겨

모듈 기본 당기는 높이

3.3V
19 HOST_WAKE_WL

Wi-Fi 장치를 깨우기 위해 호스트

기본 높은, 입력 낮은 깨어나기 모듈

3.3V
20 WL_WAKE_HOST

Wi-Fi 장치로 HOST을 깨우

기본 낮은, 출력 높은 호스트를 깨우기

3.3V
21 NC - 떠다니는
22 GPIO8 I/O

LED GPIO

LED 카토드에 연결

3.3V

P: 전력 I: 입력 O: 출력
