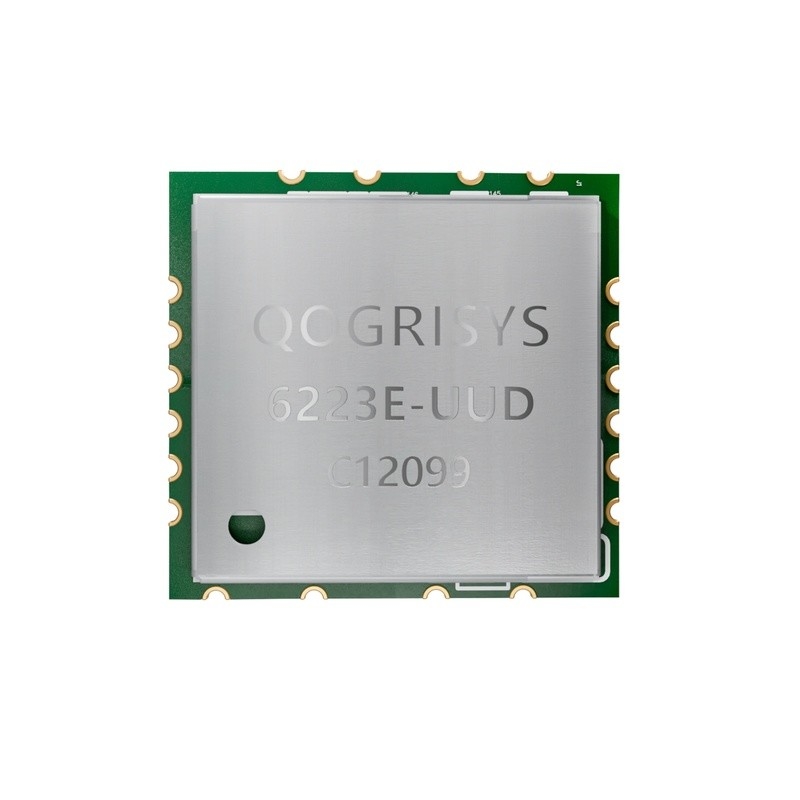

6223E-UUD는 Wi-Fi + BT 컴보 모듈의 작은 크기와 낮은 프로파일이며, 보드 크기는 12.2mm*13mm입니다. SMT 프로세스에서 쉽게 제조 될 수 있으며 태블릿 PC, 울트라 북,모바일 기기 및 소비자 제품그것은 Wi-Fi와 블루투스를 위한 USB 인터페이스를 제공합니다.모듈은 간단한 레거시와 20MHz/40MHz 공존 메커니즘을 제공하여 후향 및 네트워크 호환성을 보장하고 블루투스는 BT2를 지원할 수 있습니다..1+EDR/BT3.0 및 BT4.2.
특징
모델 번호 |
6223E-UUD |
메인 칩셋 |
RTL8723DU |
인터페이스 |
USB |
와이파이 표준 |
IEEE802.11b/g/n |
데이터 비율 |
150Mbps |
인증 |
ROHS REACH |
RF 안테나 |
외부 안테나 |
OS 지원 |
윈도우/리눅스/안드로이드 |
빈도 |
2.4GHz |
전원 공급 |
3.3V |
크기 |
12.2x13.0x1.9mm |
RF 체인 |
1T1R |
작동 온도 |
0°C ~ 70°C |
저장 온도 |
-55°C ~ 85°C |
|
모델: 6223A-SRD 안테나: 외부 주 칩셋: RTL8723DS 전원 공급: 3.3V 차원: 12 x 12 x 2.1 (유례) mm 호스트 인터페이스: SDIO/Uart/PCM |
|
모델: 6221A-SRC 안테나: 외부 주 칩셋: RTL8821CS 전원 공급: 3.3V 차원: 12 x 12 x 2.1 (유례) mm 호스트 인터페이스: SDIO/Uart/PCM |
|
모델: 6221E-UUC 안테나: 외부 주 칩셋: RTL8821CU 전원 공급: 3.3V 차원: 13 x 12.2 x 1.7 (유례) mm 호스트 인터페이스: USB |
|
모델: 6111E-UC 안테나: 외부 주 칩셋: RTL8811CU 전원 공급: 3.3V 차원: 13 x 12.2 x 1.7 (유례) mm 호스트 인터페이스: USB |
|
모델: 8223A-SR 안테나: 외부 주 칩셋: QCA1023 전원 공급: 3.3V 차원: 12 x 12 x 1.8 mm (보통) 호스트 인터페이스: SDIO/UART/PCM |
조사
주문하기 전에 저희에게 연락하여 이 모듈이 귀하의 요구 사항을 충족시킬 수 있는지 확인하고 운전자를 공유하십시오.후속 작업은 프로젝트의 과정과 테스트 중에 정확한 문제에 달려 있습니다.
