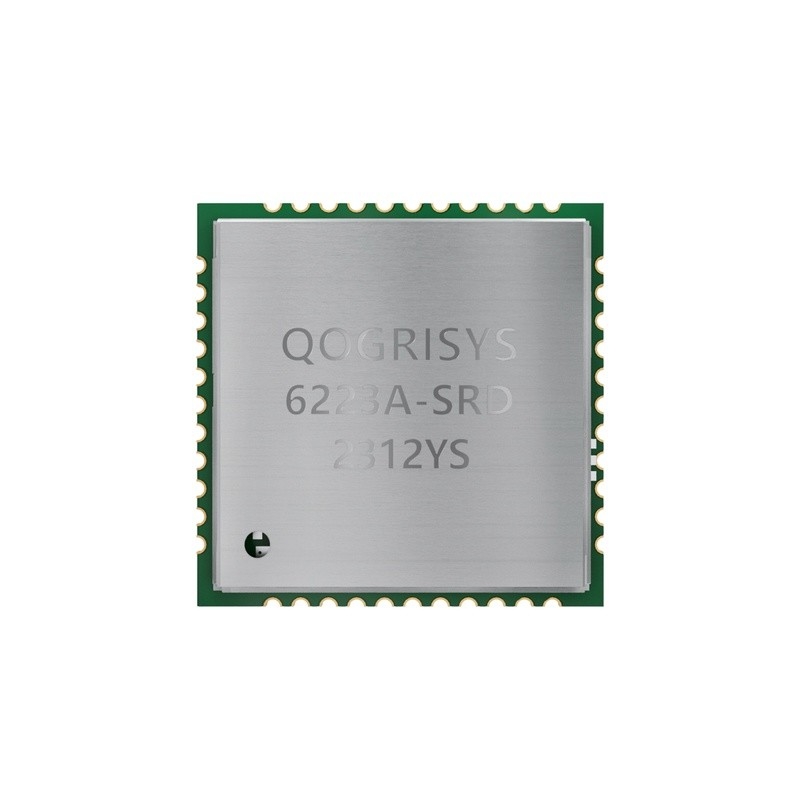

6223A-SRD는 LGA(Land-Grid Array) 풋프린트가 있는 소형 및 로우 프로파일 Wi-Fi + BT 콤보 모듈이며 보드 크기는 12mm*12mm이고 모듈 두께는 1.9mm입니다.SMT 공정으로 쉽게 제조할 수 있으며 태블릿 PC, 울트라북, 모바일 기기 및 소비자 제품에 매우 적합합니다.호스트 프로세서와 연결하기 위한 Wi-Fi용 SDIO 인터페이스와 BT용 고속 UART 인터페이스를 제공합니다.또한 BT 컨트롤러를 통해 외부 오디오 코덱에 직접 링크하여 오디오 데이터 전송을 위한 PCM 인터페이스를 갖추고 있습니다.Wi-Fi 처리량은 이론상 1x1 802.11nb/g/n MIMO 기술을 사용하여 최대 150Mbps까지 올라갈 수 있으며 Bluetooth는 BT2.1+EDR/BT3.0 및 BT4.2를 지원할 수 있습니다.6223A-SRD는 고급 COMS 프로세스를 기반으로 하는 고집적 Wi-Fi/BT 단일 칩을 사용합니다.6223A-SRD는 전체 Wi-Fi/BT 기능 블록을 SDIO/UART, MAC, BB, AFE, RFE, PA, EEPROM 및 LDO/SWR과 같은 칩에 통합합니다. 단, PCB에 남아 있는 수동 구성 요소의 수는 더 적습니다.
이 컴팩트한 모듈은 Wi-Fi + BT 기술의 조합을 위한 토털 솔루션입니다.이 모듈은 스마트폰 및 휴대용 장치용으로 특별히 개발되었습니다.
일반 사양
|
모델명 |
6223A-SRD |
|
제품 설명 |
Wi-Fi/Bluetooth 기능 지원 |
|
치수 |
L x W x H: 12 x 12 x1.8(일반) mm |
|
와이파이 인터페이스 |
SDIO V2.0 지원 |
|
BT 인터페이스 |
UART / PCM |
|
작동 온도 |
0°C ~ 70°C |
|
보관 온도 |
-40°C ~ 85°C |
|
RoHS |
모든 하드웨어 구성 요소는 EU RoHS 지침을 완전히 준수합니다. |
디지털 IO는 VDD33 또는 VDD18 애플리케이션을 지원합니다.
|
최소 |
보통 |
최대 |
단위 |
|
|
작동 온도 |
0 |
25 |
70 |
섭씨 |
|
VCC33 |
3.15 |
3.3 |
3.45 |
V |
|
VDDIO |
1.7 |
1.8 또는 3.3 |
3.45 |
V |
Wi-Fi/BT RF 사양 2.1 2.4GHz RF 사양
|
특징 |
설명 |
|||
|
동작 주파수 |
2.400~2.4835GHz |
|||
|
스펙트럼 마스크 |
최소b/g/n |
보통b/g/n |
최대b/g/n |
단위 b/g/n |
|
첫 번째 측엽(fc ± 11MHz까지) |
- |
-42/-38/-32 |
- |
dBr |
|
2차 측엽(fc ± 22MHZ까지) |
- |
-52/-60/-60 |
- |
dBr |
|
주파수용인 |
-20/-20/-20 |
- |
20/20/20 |
ppm |
|
표준 |
와이파이: BT: |
|||
|
조정 |
와이파이: BPSK(1Mbps), BT: QPSK(2Mbps), |
|||
|
PHY 데이터 속도 |
와이파이: BT: |
|||
|
출력 전력을 전송 |
와이파이: BT: 17±1.5dBm |
|||
|
실적평가기준 |
802.11b /1Mbps : EVM≦-10dB 802.11b /11Mbps : EVM≦-10dB 802.11g /6Mbps : EVM≦-5dB 802.11g /54Mbps : EVM≦-25dB 802.11n/6.5Mbps : EVM≦-5dB 802.11n/65Mbps : EVM≦-28dB 802.11n/13.5Mbps : EVM≦-5dB 802.11n/135Mbps : EVM≦-28dB |
|
수신기 감도(Wi-Fi) |
802.11b@8% PER |
|
6Mbps당 802.11g@10% ≦-87dBm 9Mbps ≦-86dBm 12Mbps≦ -84dBm 18Mbps≦ -82dBm 24Mbps≦ -79dBm 36Mbps≦ -75dBm 48Mbps ≦-71dBm 54Mbps ≦-70dBm 최대 입력 레벨≥-20 |
|
|
HT20_MCS 0당 802.11n@10% ≦-87dBm HT20_MCS 1≦ -84dBm HT20_MCS 2 ≦-82dBm HT20_MCS 3 ≦-79dBm HT20_MCS 4 ≦-75dBm HT20_MCS 5 ≦-71dBm HT20_MCS 6 ≦-70dBm HT20_MCS 7 ≦-69dBm 최대 입력 레벨≥-20 HT40_MCS 0≦-84 HT40_MCS 1≦-81 HT40_MCS 2≦-79 HT40_MCS 3≦-76 HT40_MCS 4≦-72 HT40_MCS 5≦-68 HT40_MCS 6≦-67 HT40_MCS 7≦-66 |
|
|
수신기 감도(BT) |
-89dBm @ 1Mbps -86dBm @ 2Mbps -83dBm @ 3Mbps |
|
운영 채널 |
와이파이 2.4GHz: 13: (Ch. 1-13) – 유럽 |
FN-LINK 기술 제한 4 독점 및 기밀 정보
6223A-SRD
|
14: (Ch. 1-14) – 일본 BT 2.4GHz: Ch.0 ~78 |
|
|
미디어 액세스 제어 |
Wi-Fi: CSMA/CA 및 ACK BT: AFH, 시분할 |
|
안테나 |
외부 안테나 |
|
네트워크 아키텍처 |
Wi-Fi: Ad-hoc 모드(Peer-to-Peer) 인프라 모드 소프트웨어 AP 와이파이 다이렉트 |
|
보안 |
Wi-Fi: WPA, WPA-PSK, WPA2, WPA2-PSK, WEP 64비트 및 128비트, IEEE 802.11x, IEEE 802.11i BT: 단순 페어링 |
|
지원되는 OS |
안드로이드/리눅스 |
|
호스트 인터페이스 |
Wi-Fi: SDIO BT: UART |
|
작동 전압 |
3.3±10% Vdc I/O 공급 전압 |
|
치수 |
일반적인 L12.0*W12.0*H1.8mm |
