제품 상세정보
원래 장소: 중국
브랜드 이름: FN-LINK
인증: ROHS/REACH

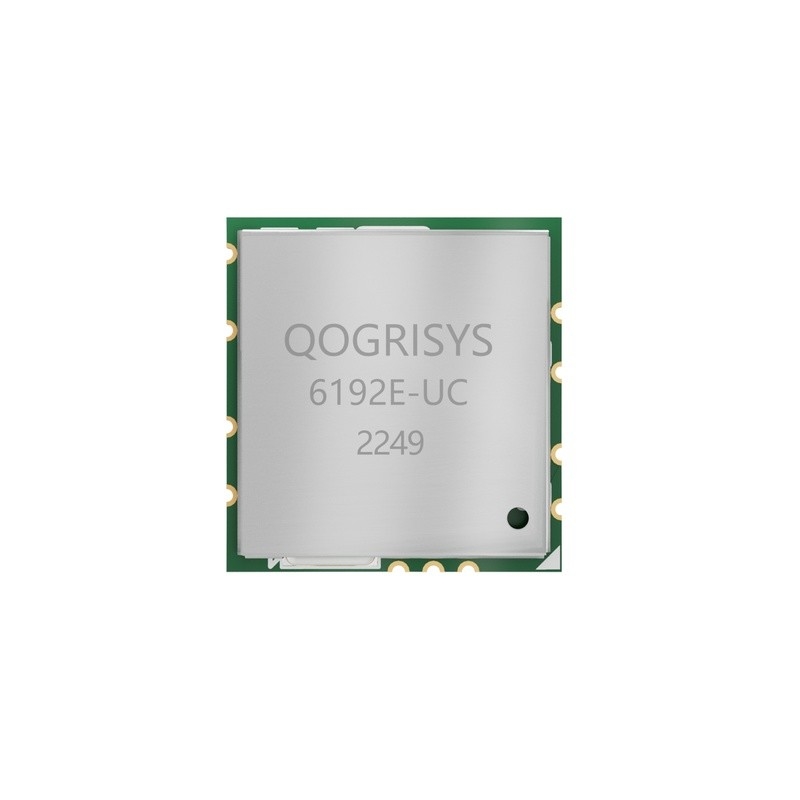

모델 번호: 6192E-UC
지불과 운송 용어
최소 주문 수량: 5/pcs
가격: USD 4.1-5.5/pcs
포장 세부 사항: 릴
배달 시간: 15-40 평일
지불 조건: 전신환
공급 능력: 4000000 PC / 달
칩셋트: |
RTL8192FC |
주파수 범위: |
2.400 기가헤르츠 ~ 2.497 기가헤르츠 |
작동 온도: |
70' Ｃ에 대한 0' Ｃ |
저장 온도: |
85' Ｃ에 대한 -40' Ｃ |
핀은 지불합니다: |
11개 핀 |
채널 수: |
Ch1 ~ Ch14 |
칩셋트: |
RTL8192FC |
주파수 범위: |
2.400 기가헤르츠 ~ 2.497 기가헤르츠 |
작동 온도: |
70' Ｃ에 대한 0' Ｃ |
저장 온도: |
85' Ｃ에 대한 -40' Ｃ |
핀은 지불합니다: |
11개 핀 |
채널 수: |
Ch1 ~ Ch14 |
1. 가능한 것 만큼 짧게 S0 /S1 2 안테나 트레이스가 더 상응하는 튜우닝을 위해 πcircuit을 추가했습니다 ;
2. 90 옴 임피던스로서의 USB 트래이스 제어 ;
3. 3V3 전원 공급기는 2 필터 축전기 (10uf+0.1uf)를 추가했습니다 ;
| 모델 부정 | 6192E-UC | 주요 칩셋 | RTL8192EU |
| 인터페이스 | USB | 와이파이 표준 | IEEE802.11b/g/n |
| 자료 비율 | 300Mbps | 인증 | ROHS 한계 |
| RF 안테나 | 외부 안테나 | OS는 지원했습니다 | 리눅스 / 안드로이드 / 윈도우 |
| 주파수 | 2.4GHz | 전원 공급기 | 3.3V |
| 부정 | 이름 | 타입 | 기술 | 전압 |
| 1 | 국민 총수요 | - | 접지 연결 | |
| 2 | 개미 0 | 입출력 | RF 입출력 port0 | |
| 3 | 개미 1 | 입출력 | RF 입출력 port1 | |
| 4 | 국민 총수요 | - | 접지 연결 | |
| 5 | VDD33 | Ｐ | 주전원 전압 소스 입력 3.3V | 3.3V |
| 6 | usb_dm | 입출력 | USB Ｄ- | |
| 7 | usb_dp | 입출력 | USB D+ | |
| 8 | 국민 총수요 | - | 접지 연결 | |
| 9 | NC | - | 플로팅 (땅에 연결되지 않는 것으로 하세요) | |
| 10 | NC | - | 플로팅 (땅에 연결되지 않는 것으로 하세요) | |
| 11 | NC | - | 플로팅 (땅에 연결되지 않는 것으로 하세요) |
RTL8192FC 와이파이 모듈의 애플리케이션
.
